stable Diamant Edition Case/Box incl. Stand for Raspberry PI 3b with applied 3.5" LCD Display (plus option for fan or sensehat)
Advantages and disadvantages at a glance:

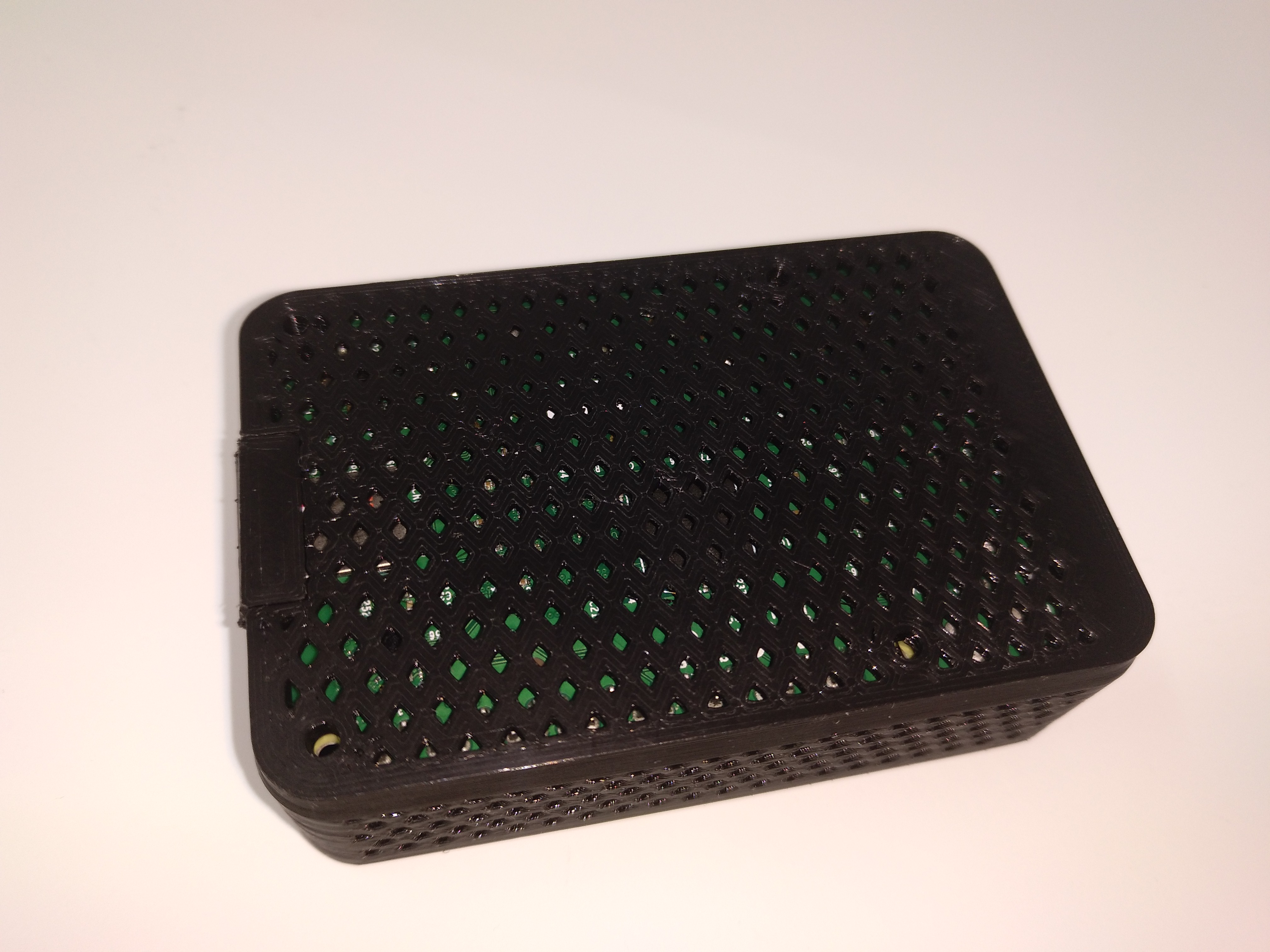

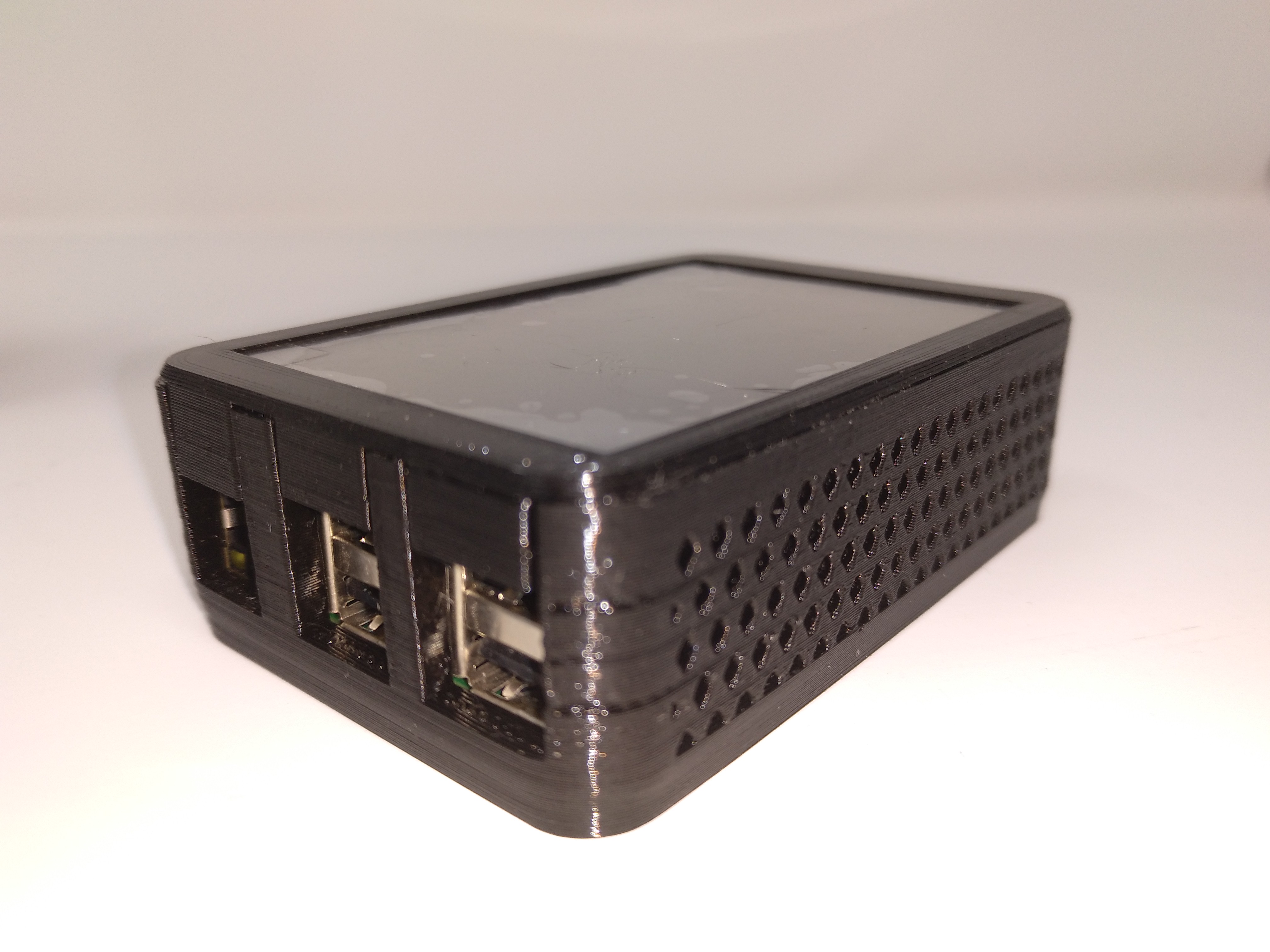

+ Maximum ventilation holes, with protection against small parts such as M1.5 screws
+ LCD display usable (Sense HAT and 30 to 50 mm fan preparation not tested)
+ Camera and display cable can be removed via SDcard slot
+ >2 mm thick sturdy case
+ No screws necessary, as PI is pressed tightly into the housing

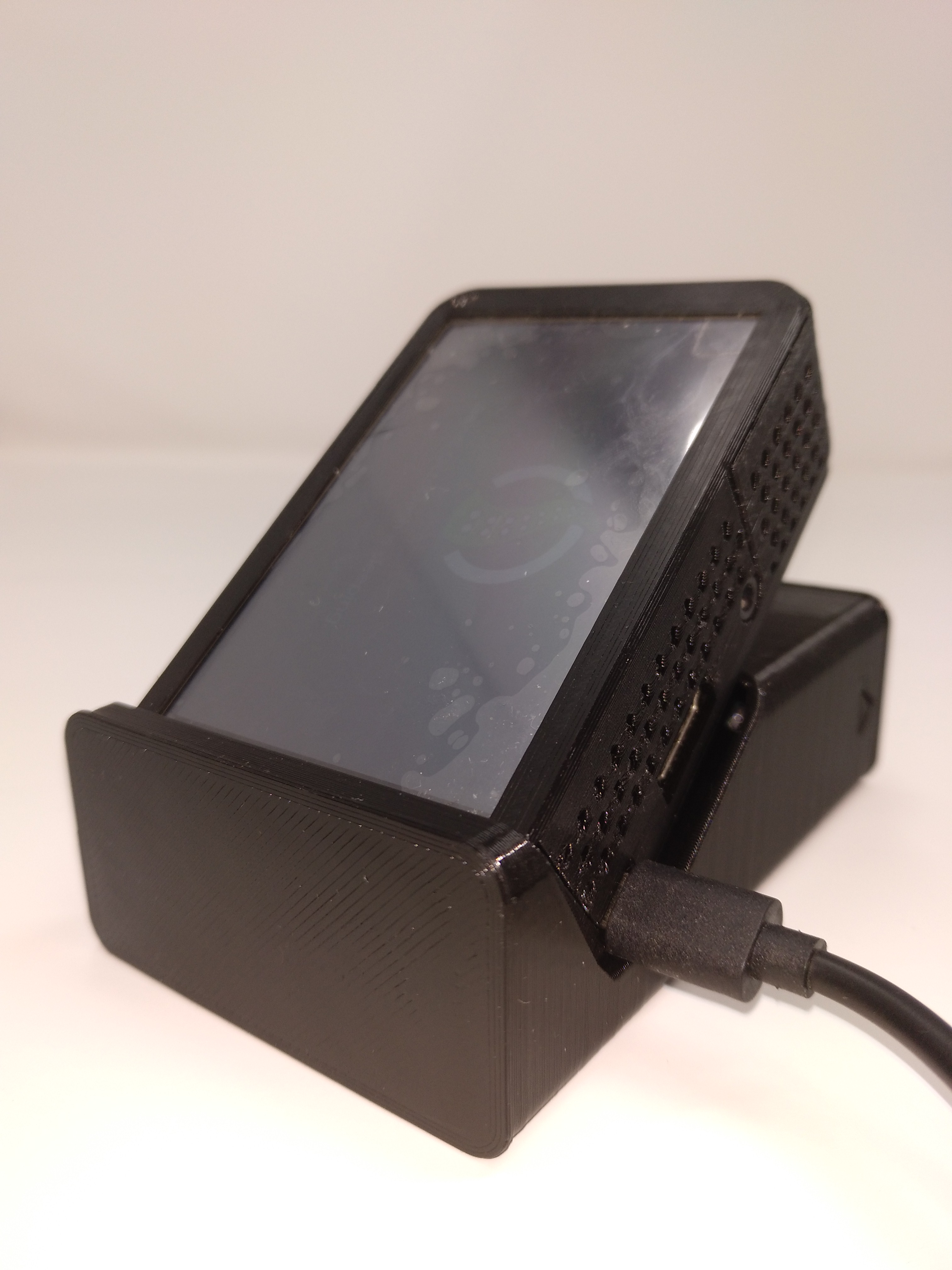

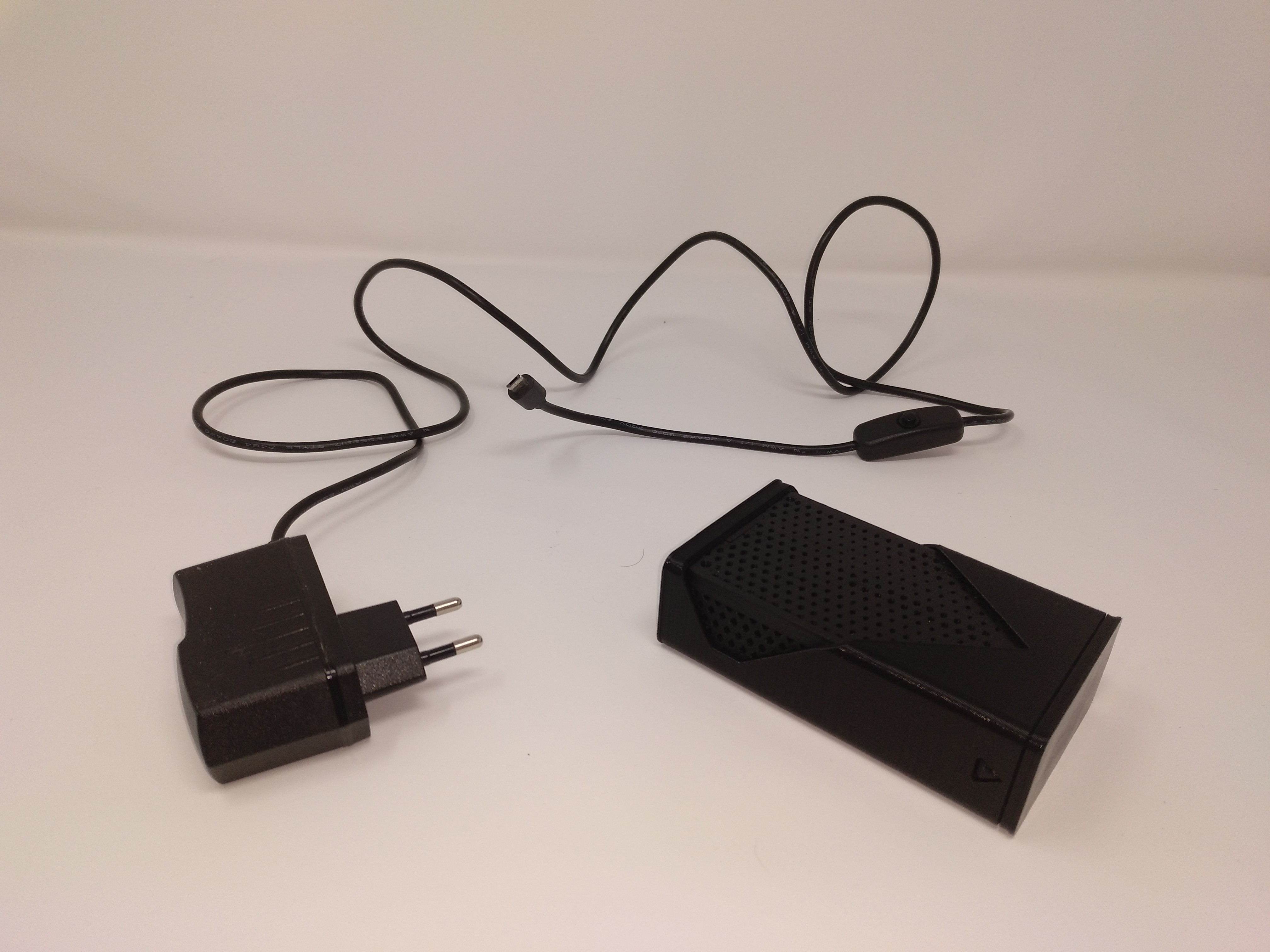

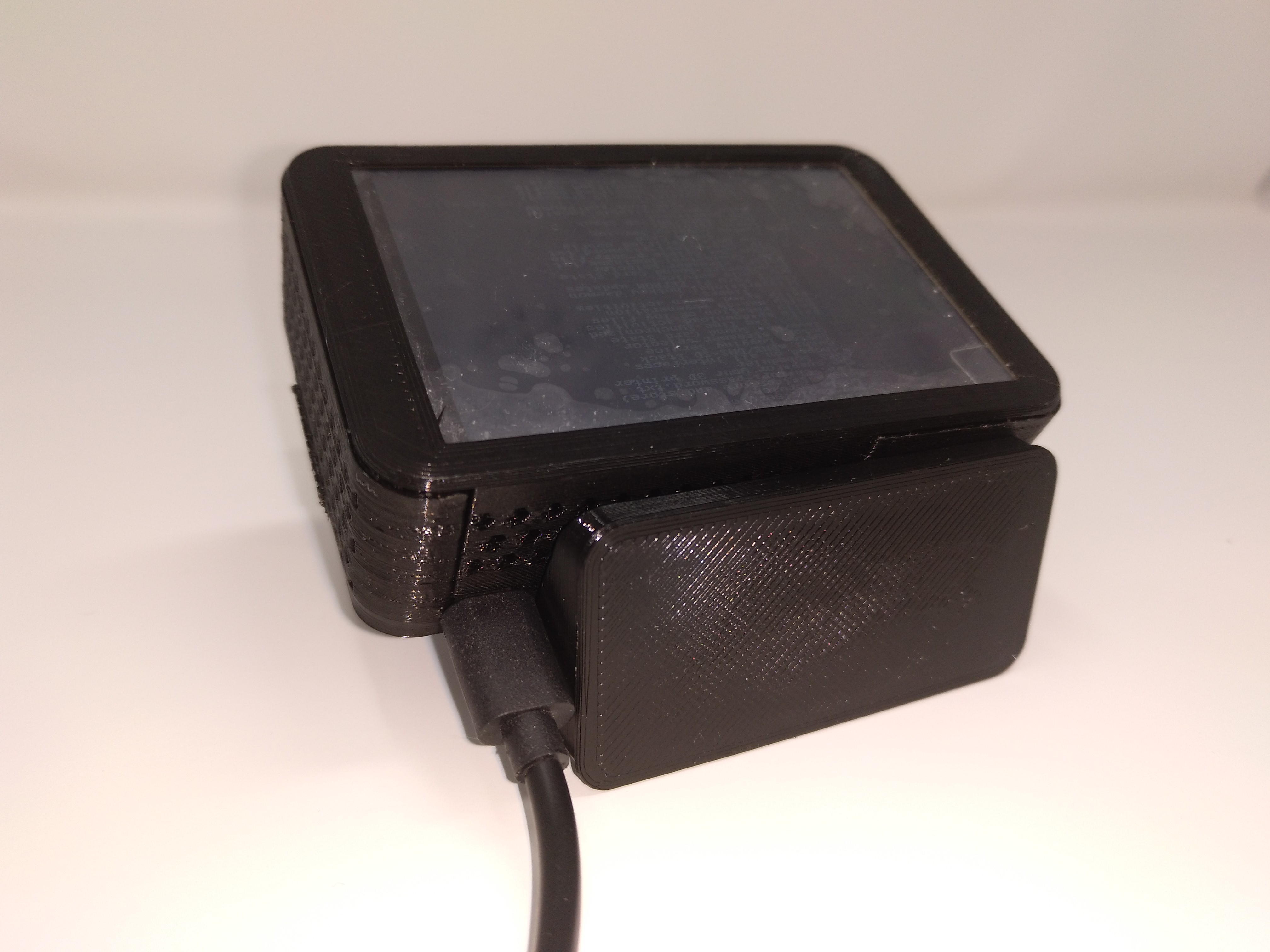

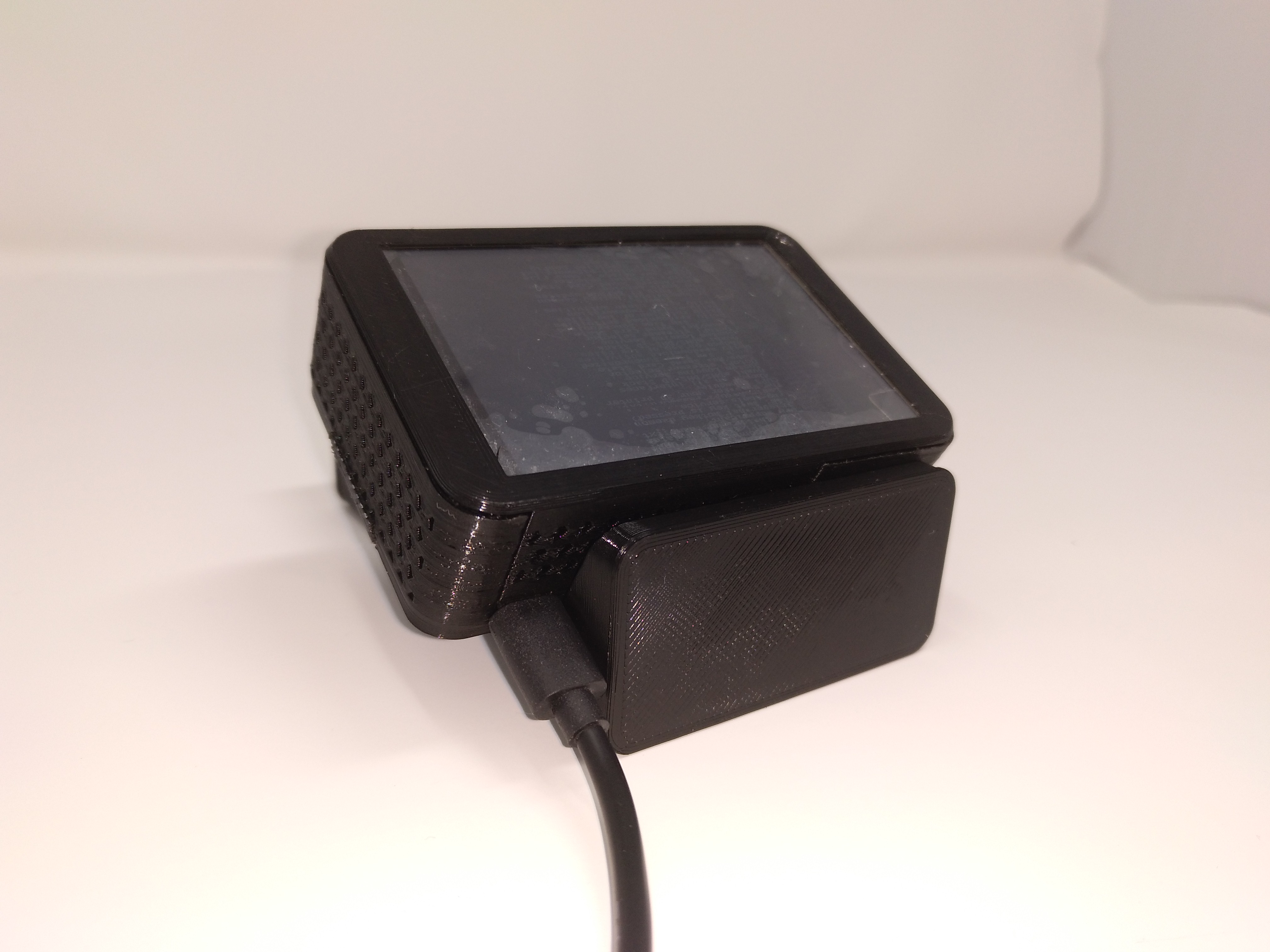

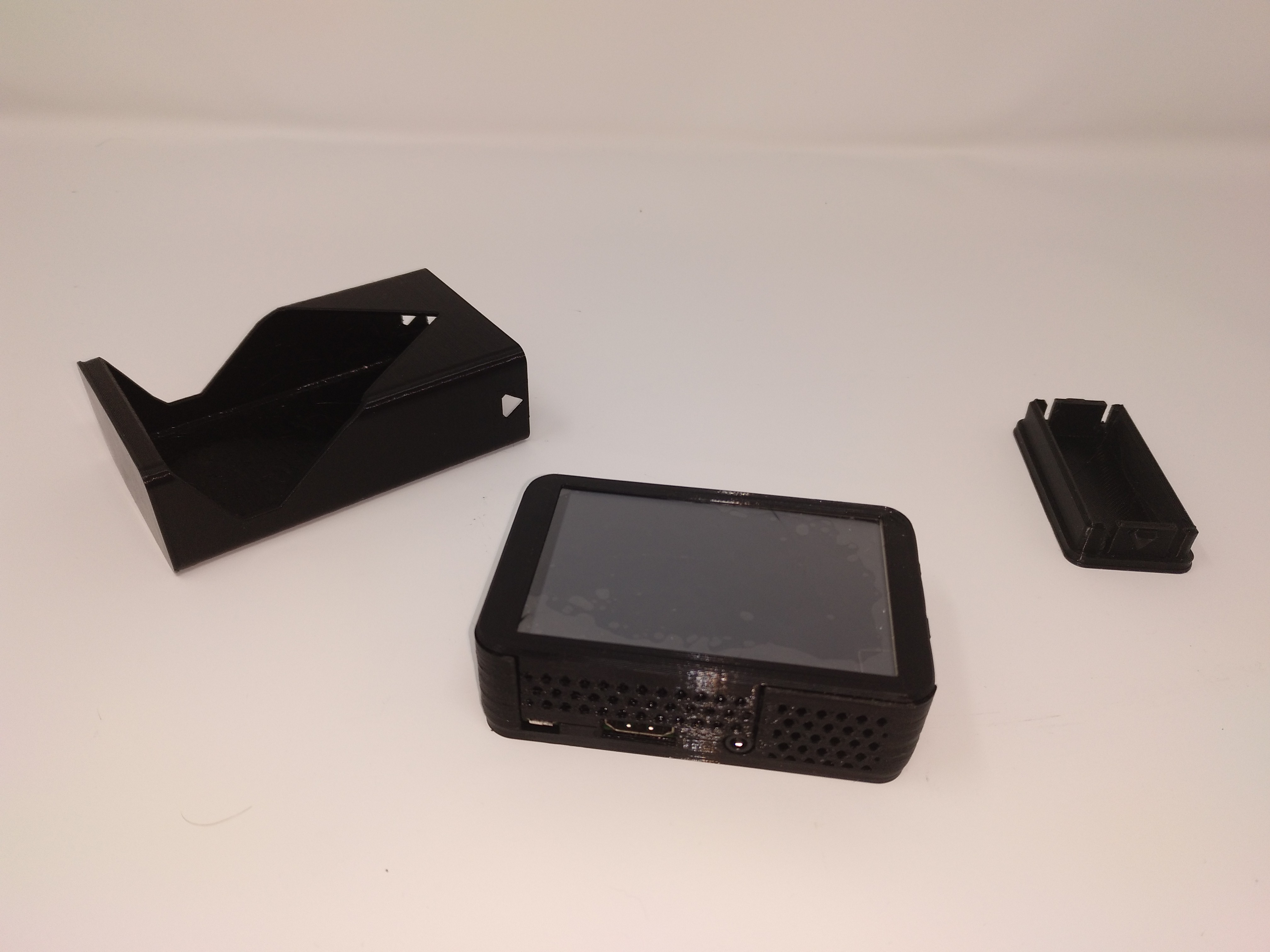

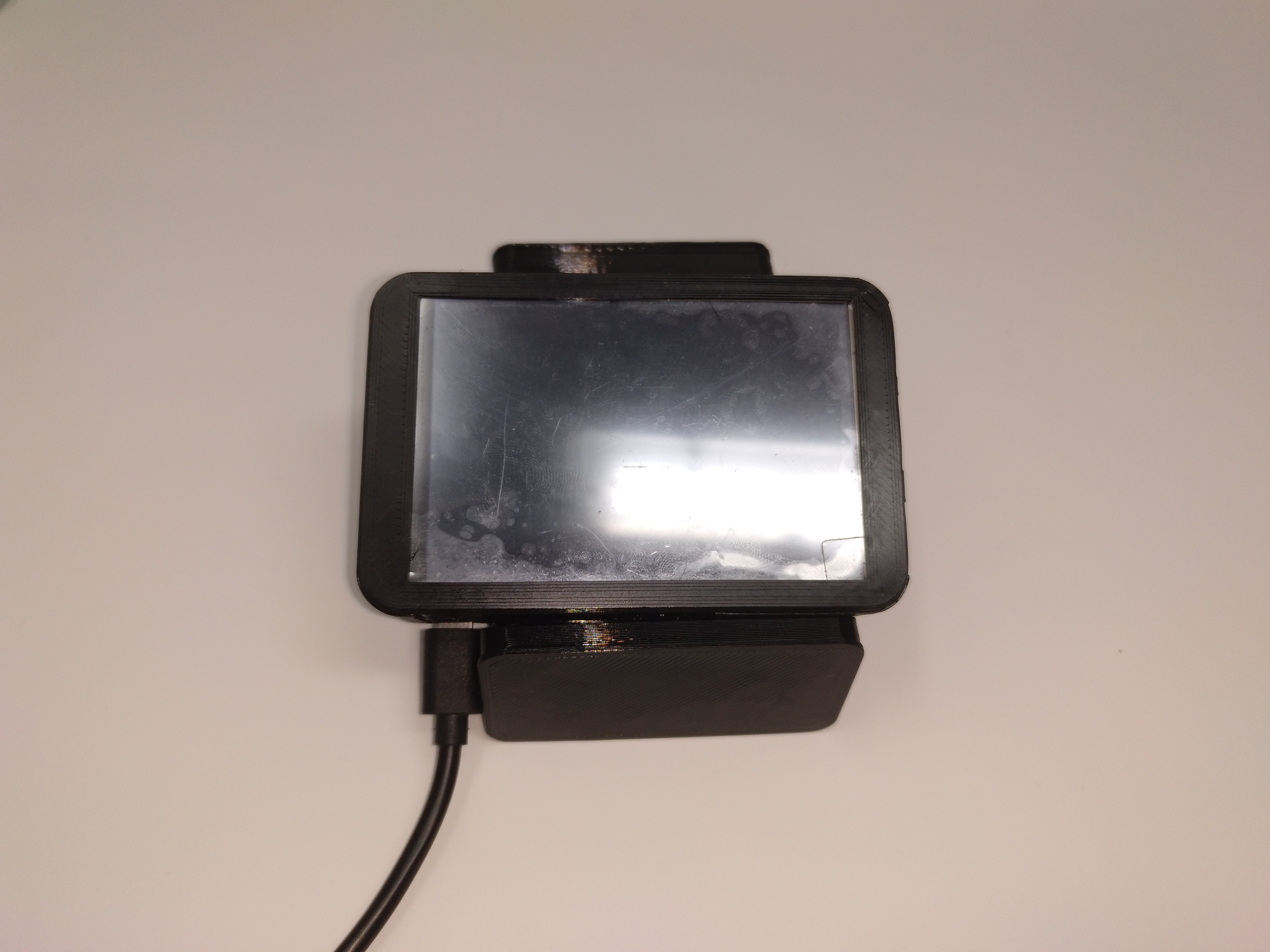

+ Protective box and stand combined with approx. 30° reading angle (horizontal or vertical)
+ Screw holes can still be used for mounting
+ 3D printing friendly (overhangs >50°, bridges avoided, no support points necessary)
+ Small storage space in the lid of the protective box
+ compact design
+ Mount possible
Shopping list: (additional parts needed):
- Nothing
Tools needed:
- Nothing
Printing recommendation (print suggestion see 3mf-File):
I used black Amazon BASICFIL PLA 1.75mm filament (BATCH.:17202201). 5% PLA is sufficient. You can also find everything else in the 3mf slicer file.
I printed with a Prusa Mini with Crazy Hotend. My print suggestion will probably work, but also with an original printer if you print slower.
Story, Vision/Purpose
There was not so much choice of cases for the PI 3B with 3.5" displays. Before, I had printed a case on Thingiverse.com, but it was too wobbly and I didn't have a CAD file for it. So in order to implement my ideas, I redrew the case from scratch.

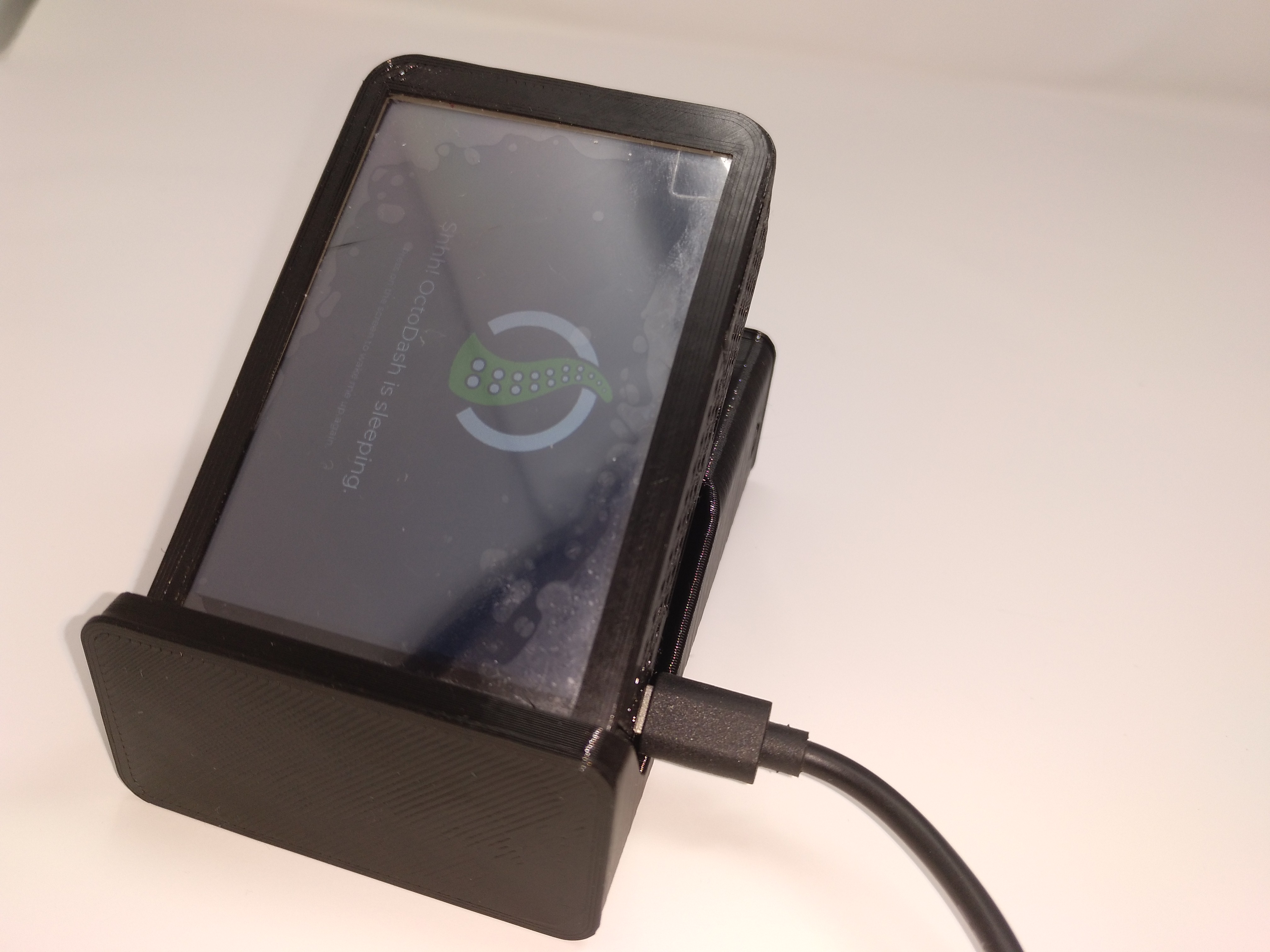

I use the PI mainly for Octoprint and didn't want to see the Raspberry flying around so naked anymore. Since I don't use Octoprint often, I usually put the PI somewhere in a corner and therefore the display should also have a protective box.
Assembly instructions and instructions (short and sweet):
The housing is tightly designed. The PI is pressed/placed in from above.
For a stable pressure point on the display, use an SDcard dummy (see pictures). Attention: Proper micro-SD cards are not recommended, as they can jam and you may destroy them.
Then the LCD display is put on. Make sure that the display clips are not bent, otherwise the case cover will not close well later. (Due to the frequent assembly and disassembly for testing, I bent them.)
The housing cover is then simply clicked in from above. It is advisable to have put on the lid without the display beforehand so that print residues are pushed away.
I also designed a closed lid, but didn't test it. Fans could also be screwed on it. If you break the recessed joystick free, you could use it for a Sense HAT. But since I don't have a fan or a Sense HAT, I don't know if it works practically. I just wanted to share my ideas about it.
Simply break out the SDcard cap and press it in the other way around. Nevertheless, be careful so that the SDcard does not get anything. A display or camera cable can also be led out via the SDcard.
Milestone plan and outlook:
- If I had a PI camera, I would have designed a camera mount that could be clicked on instead of the SDcard cap.
- You could also let more SDcard slots into the case or protective box.
- If I had a PI4, I would have made a modification for it
- Instead of moving the closure via the recessed lid, the lid could also be placed on the outside and thus lower the closure system, at the expense of the ventilation holes. However, the advantage would be a possible lower height and the contact surface for circuit boards would be larger.
- Instead of spherical locking hooks, pointed triangular notches would be firmer and easier to print.
- maybe you can improve the gap dimensions a bit, for me it was enough for now.

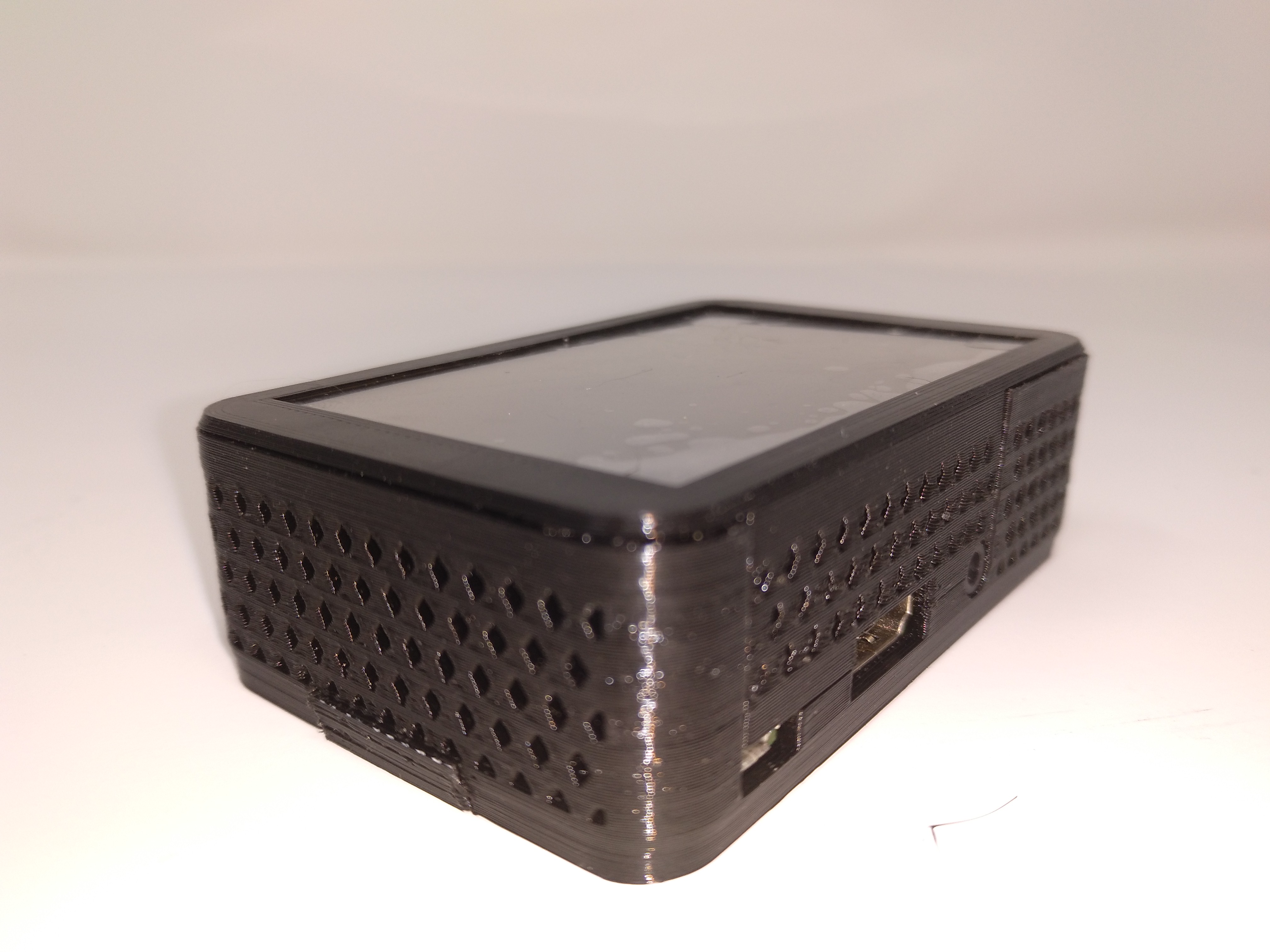

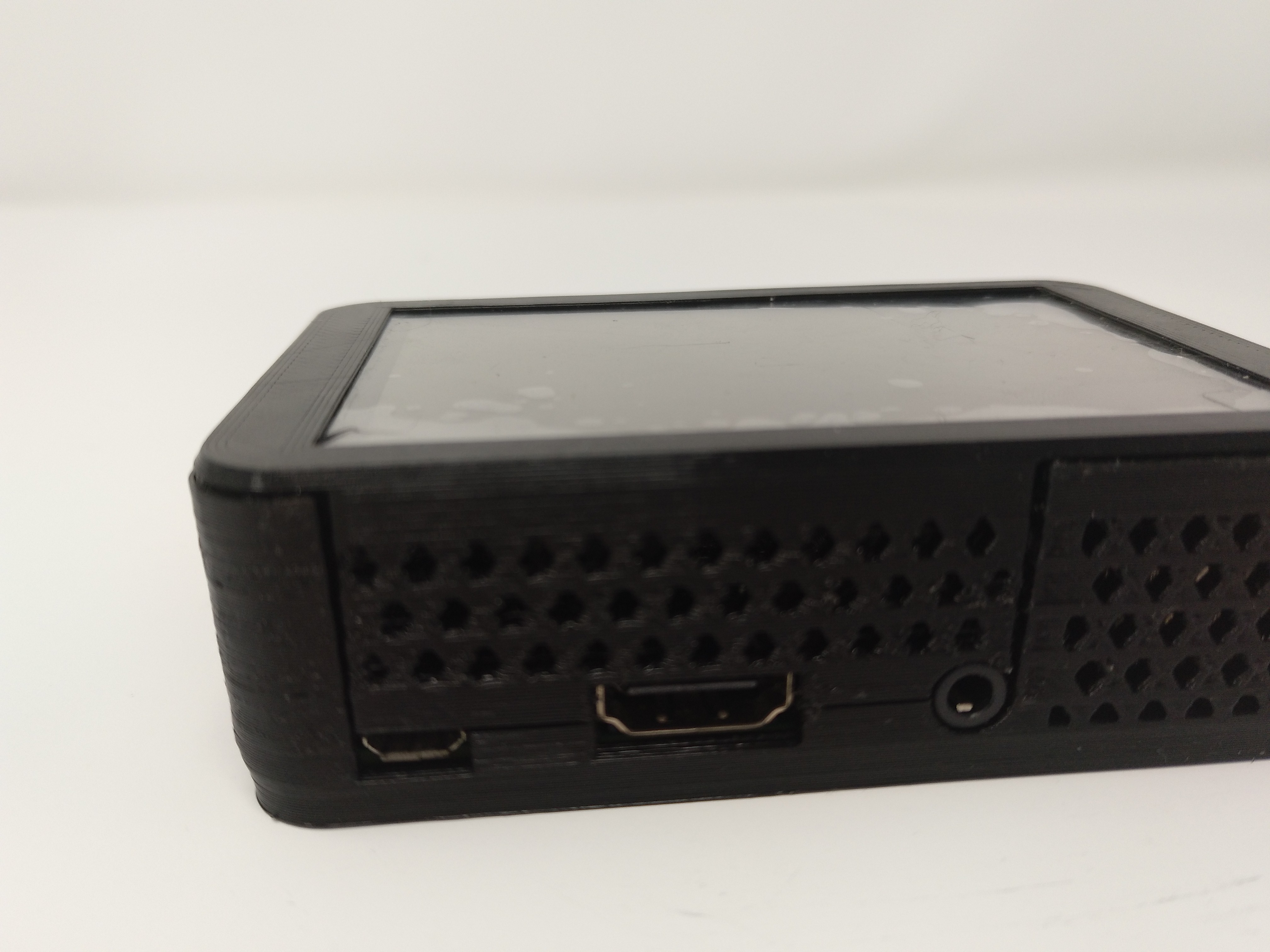

- The outputs for audio and HDMI look a bit like notes due to the cabinet design. You could add more staves instead of the ventilation holes.
- on the back you could of course also screw on or recess a flat adjustable stand. (similar to this one: https://www.printables.com/de/model/145016-credit-card-sized-folding-phone-stand-v11)
- A small camera could be integrated into the protective box lid
Feedback and Support:
Here via PN you can reach me directly for feedback, criticism, etc. Then I will be happy to make additions and updates here. I would also like to build a team or regional regulars' table for the project. If you want to exchange ideas with others or want to see your print results, use the comment function.
(Coffee) Donations ( ) or positive reviews would encourage me to continue or improve the project or, if necessary, to take your wishes into account.
Acknowledgements:
- Thanks to the developers of Prusa Slicer for being open source
- Thanks to the developers for the free FreeCAD 0.19 (CAD files attached)
- Thanks to the 3D printing community for sharing your ideas/files freely
