Hitster Zufallsgenerator

for Hitster (2022) Layer by Layer

Custom & Fan Expansions Free

View on MakerWorld 13 2 Added Sep 8, 26 | Updated Sep 24, 26 Support verchromterzuendfunke by Liking and Boosting their model.

Plan Your Print

About 560 g of filament From the designer's print profile

Print Profile 19h 32m 560 g PETG

What it takes

5 plates 19h 32m 560 g PETG

A2L, H2S, H2D Pro, H2D, H2C

Alles wurde mit den Standard BambuLab Einstellungen gedruckt.

Plate Details (5)

0.4 mm nozzle, all plates

Plate 1

9h 3m 249 g PETG · 249 g

Plate 2

4h 36m 162 g PETG · 162 g

Plate 3

2h 9m 57 g PETG · 57 g

Plate 4

2h 7m 69 g PETG · 69 g

Plate 5

1h 37m 23 g PETG · 23 g

Designer's Description

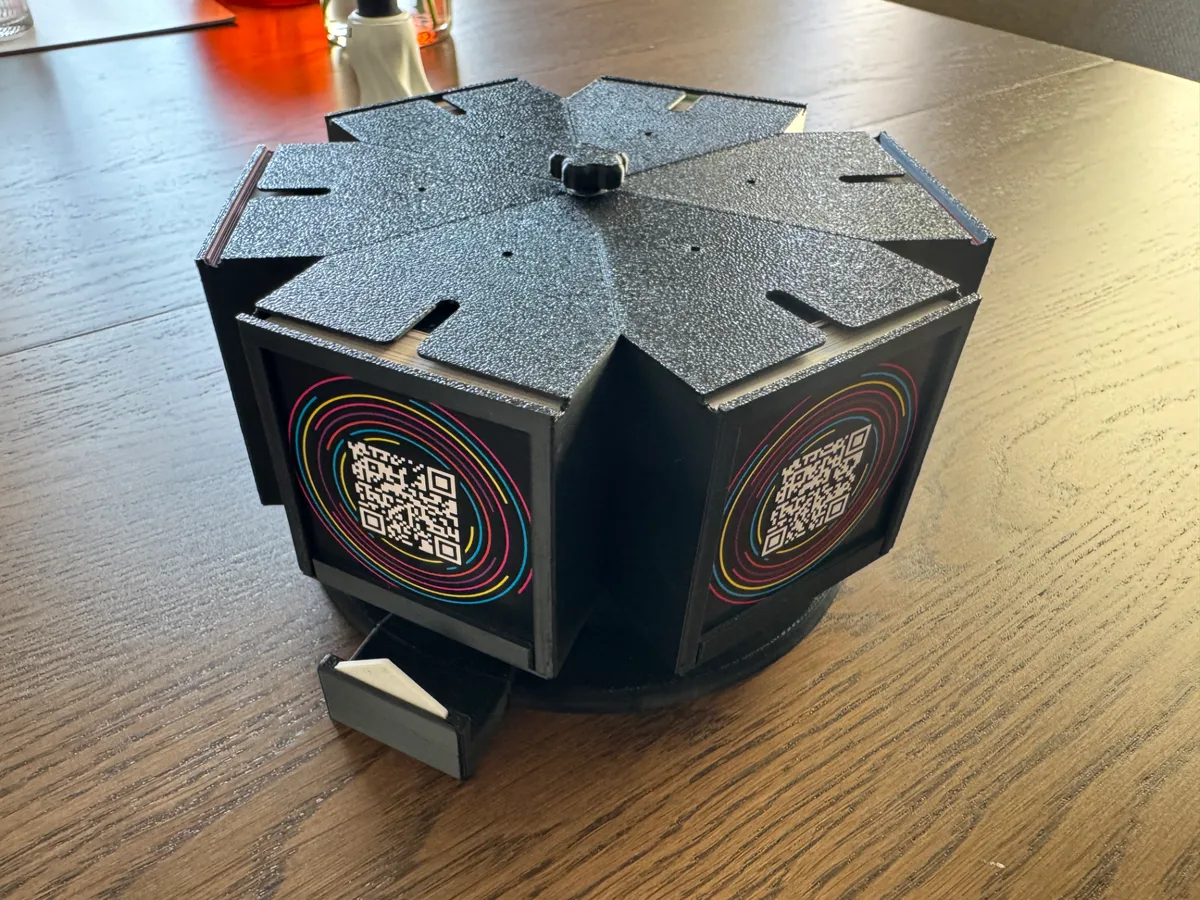

The random number generator for Hitster, now it is possible to play 6 different genres and editions at the same time.

The following materials are required for assembly:

24x M2x5 countersunk screws

24x M2 Smelting Nuts

1x threaded rod M4 100mm long

2x M4 nuts (or 1x M4 self-locking)

1x M4 Melting Nuts

1x Disc M4

6x household rubbers approx. 25-30mm diameter

2x ball bearings 4x11x4 mm

Assembly instructions:

1. Equip the housings with the household rubbers

2. Equip the housings with three M2 single-cut nuts each

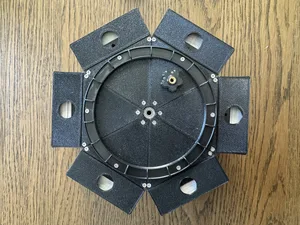

3. Arrange and connect the housings with the connectors in a circle

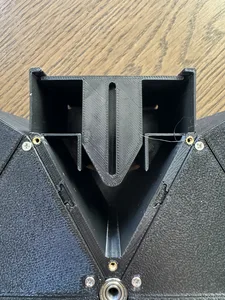

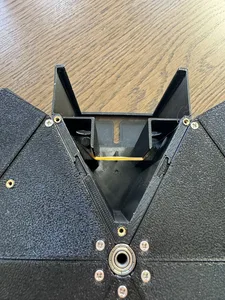

4. Insert the wedges into the housings, press the rubber inwards to the center with a finder and let the wedge slide in, the wedges have a notch for the correct fit of the rubber

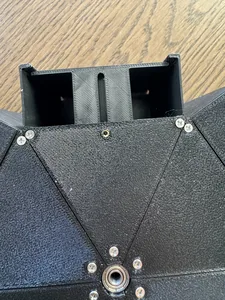

5. Provide the triangular lids with an M2 melting nut each

6. Place the triangular lids on the housing and secure them with 18x M2x5 countersunk screws

7. Place the narrow ring on top of the previously attached triangles and fasten with 6x M2x5 countersunk screws

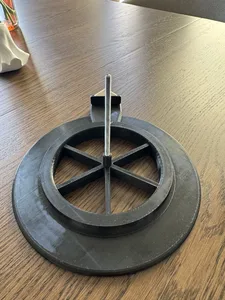

8. Counter the threaded rod at one end with two M4 nuts, or use an M4 self-locking nut and place it in the round base plate

9. Place the ring indicator in the base plate and the arrow in the ring indicator, as well as glue the spring and glue if necessary

10. Attach an M4 melting nut to the strand-shaped knob

11. Now the housings can be placed on the threaded rod base plate, first place a ball bearing on the threaded rod, then place the 6x assembled housings on the threaded rod, insert the second ball bearing, put on a washer M4 and tighten slightly with the star-headed knob.

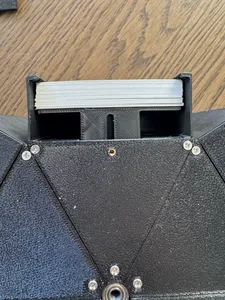

12. To insert the cards, press the wedge into the middle with one finger, insert the cards and close with the lid. Please work carefully here so as not to damage the cards.

Now the fun can begin!

In the middle of the cases there is still a hole to place signs / markings of the categories or genres. However, I didn't have time for this yet.

Translated from German - show original

Der Zufallsgenerator für Hitster, nun ist es möglich 6 verschiedene Genre und Editionen zeitgleich zu spielen.

Für den Aufbau sind folgende Materialien notwendig:

24x M2x5 Senkkpfschrauben

24x M2 Einschmelzmuttern

1x Gewindestange M4 100mm lang

2x M4 Muttern (oder 1x M4 selbstsichernd)

1x M4 Einschmelzmuttern

1x Scheibe M4

6x Haushaltsgummis ca. 25-30mm Durchmesser

2x Kugellager 4x11x4 mm

Aufbauanleitung:

1. Die Gehäuse mit den Haushaltsgummis versehen

2. Die Gehäuse mit je drei M2 Einschemlzmuttern versehen

3. Die Gehäuse mit den Verbindern in einem Kreis anordnen und verbinden

4. Die Keile in die Gehäuse einsetzen, dazu den Gummi mit einem Finder nach innen zur Mitte drücken und den Keil rein gleiten lassen, die Keile haben eine Kerbe für den richtigen Sitz des Gummis

5. Die dreieckigen Deckel mit je einer M2 Einschmelzmuttern versehen

6. Die dreieckigen Deckel auf das Gehäuse setzen und mit 18x M2x5 Senkkopfschrauben befestigen

7. Den schmalen Ring auf die zuvor befestigten Dreiecke legen und mit 6x M2x5 Senkkopfschrauben befestigen

8. Die Gewindestange an einem Ende mit zwei M4 Muttern kontern, oder eine M4 selbstsichernde Mutter verwenden und in die runde Bodenplatte setzen

9. Den Ringanzeiger in die Bodenplatte und den Pfeil in den Ringanzeiger setzen, sowie die Feder und ggf. verkleben

10. Den Strenförmigen Drehknopf mit einer M4 Einschmelzmutter versehen

11. Nun können die Gehäuse auf die Gewindestange Bodenplatte gesetzt werden, dazu vorher eine Kugellager auf die Gewindestange setzen, dann die 6x zusammengesetzten Gehäuse auf die Gewindestange setzen, das zweite Kugellager einsetzen, eine Scheibe M4 aufstetzen und mit dem Sternköpfigen Drehknopf leicht festdrehen.

12. Um die Karten einzusetzen den Keil mit einem Finger in die Mitte drücken, Karten einsetzen und mit dem Deckel schließen. Hier bitte vorsichtig arbeiten um die Karten nicht zu beschädigen.

Nun kann der Spielspaß beginnen!

In den Mitten der Gehäuse ist jeweils noch ein Loch um dort Zeichen / Markierungen der Kategorien, oder Genres zu platzieren. Hierzu hatte ich jedoch noch keine Zeit.
